なんだかメチャクチャ久しぶりにキットを作りましたオカポンです、こんにちは。
本日は、ワンダーキット(WonderKit)の新商品★「温度センサー3キット / ON-DO3」を作ろうと思います！！
ondo3a


おやおや？温度センサーキット？前にも作った事があるのでは？？と思われたアナタ！さすがです！！
電工女子、WonderKitを作ります！(第25弾:温度センサ2キットです)★
電工女子、WonderKitを作ります！(第25弾:温度センサ2キットです)★2
電工女子、WonderKitを作ります！(第25弾:温度センサ2キットです)★3
電工女子、WonderKitを作ります！(第25弾:温度センサ2キットです)★4

電工女子、回転灯コントローラーと温度センサ2キットを合体させます！★

↑にあるように、2019年の5月から「温度センサ2キット /ON-DO2」を作り、その記事をアップしていたのですが、実は「温度センサ2キット /ON-DO2」が販売終了になっていまして。
最近出た★「温度センサー3キット / ON-DO3」が、後継品なんです！
せっかくなので作ってみようでは無いか！という事です。


キット作成はそこまで難しくないです。
写真撮りながら、この部品どこだ～～～？？？って探して、約1時間半でした。
ちなみに、今回大きなヤラカシをしてしまっているので、その辺の原因探しと再挑戦も含んでいます。

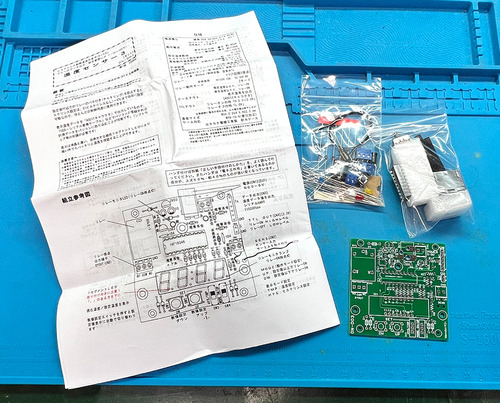

さて、恒例のパッケージ確認。
ON-DO3-1-1


中のパーツはこんな感じ。
ON-DO3-1-2
部品点数はそこまで多く見えないんですが、小型抵抗が14本あるので、挿す場所注意です。

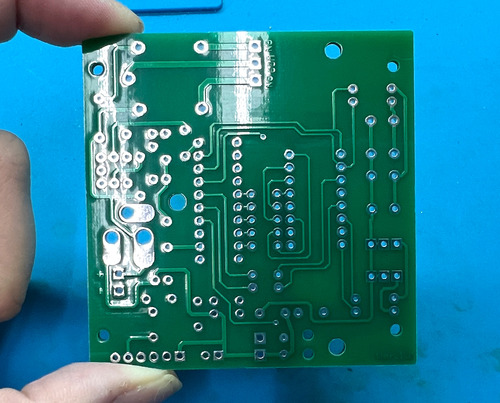

基板はこちら。
ON-DO3-1-3

ON-DO3-1-4

・・・思ったよりも、みっちり。


さて！ではキットを作っていきましょう。
まずはこちら。
ON-DO3-1-5
じゃん！

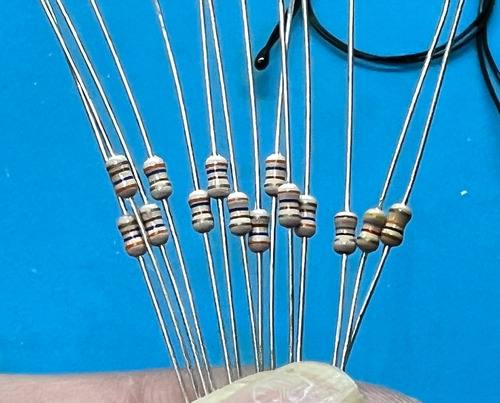

小型抵抗～～～～。
・・・ぱっと見、全部一緒に見えるでしょう？
実は、5種類あるんです。
最初に抵抗値毎に分けた方が作業しやすいと思います。

さて。
抵抗値ごとに仕訳けたら基板に取り付けてていきましょうかね。
最初の抵抗はどこに・・・・・・・
ON-DO3-1-7
どこ！！！！！？
ってなりました。

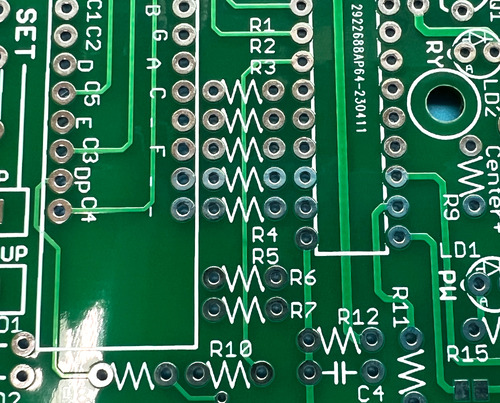

基板の印字箇所と穴位置がいつもより離れていたりするので、オオオおちおち落ち着ていてくださいね(汗)

ON-DO3-1-6
よくよく見てみると。

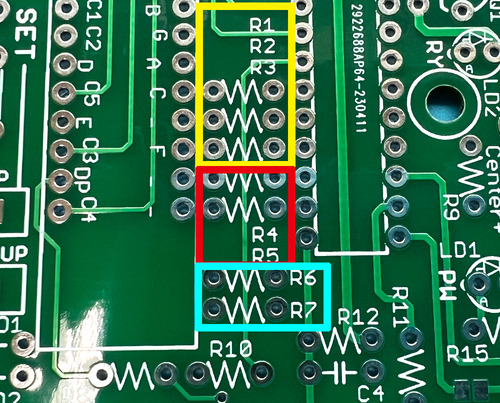

抵抗の5カ所固まっている所の上3つは「R1」「R2」「R3」その下の2つは「R4」「R5」。
ちょっと離れて2ヵ所あるのは「R6」「R7」ということに気が付きました。

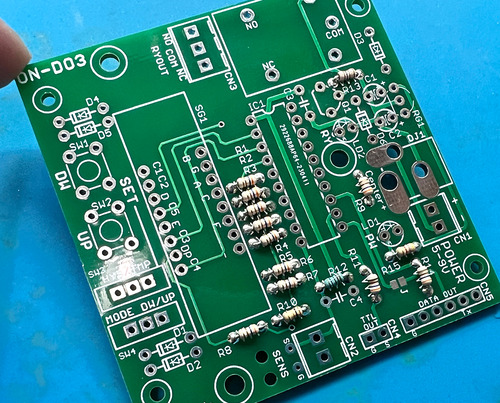

ということで、取り付けたのがこちら。
ON-DO3-1-8

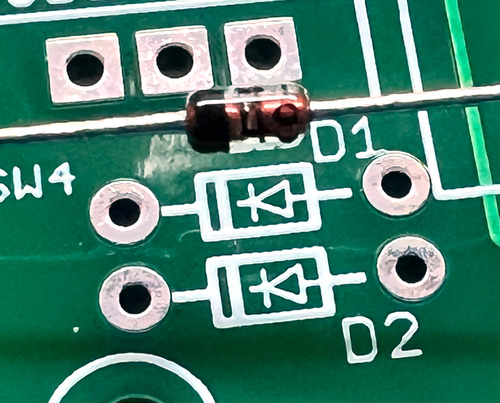

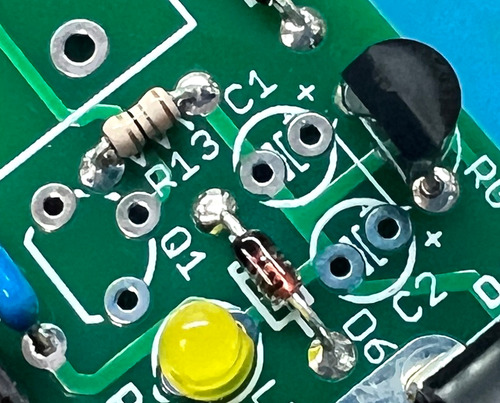

次はダイオード。
ON-DO3-1-9
取り付け方向有りです。
基板の帯と部品の黒帯が同じ方向になるようにしてください。
6本あるのですが、ちょっと向き違ったりするので気を付けてくださいね。

積層セラミックコンデンサは取り付け方向無しです。
ON-DO3-1-10

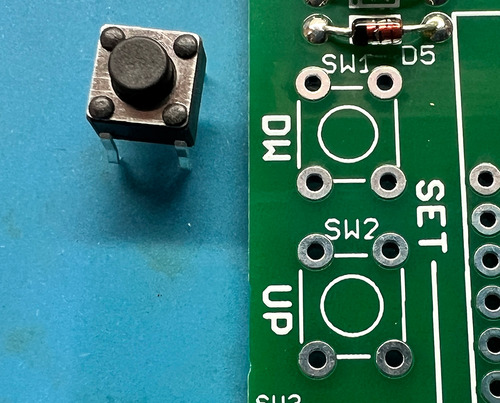

タクトスイッチ。
ON-DO3-1-11
取り付け方向有るので注意です。


ICソケット。

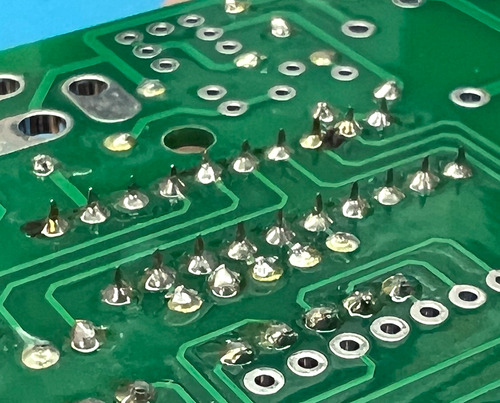

そう。ここでオカポンヤラカシました！！！！
ON-DO3-1-12

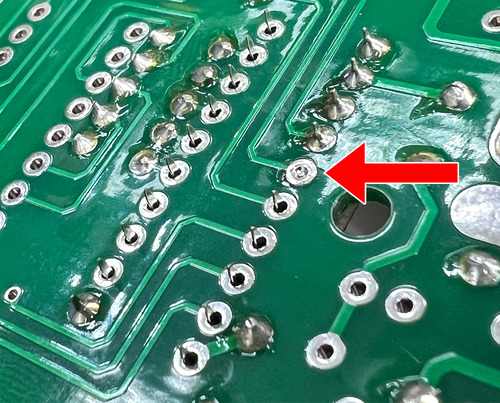

・・・なんかおかしくない？？
そう！ハンダ付けした瞬間。・・・あれ？無い？？？って思いながらハンダを流して。
よくよく見たら、やっぱり一か所足が無い！！！！！なんで！！！！？ってなったんです。

表(IC挿し込む面)を見ても、別に浮き出てるわけでも無く、なんでーーーー！？となって、先輩のとこに泣きつきに行ったら。

・・・足、折れてるね。
ICソケットを挿し込むときに、力入れたんじゃない？
足が柔らかいから、力入れると簡単に折れちゃうんだよね。

ですって！！！！

・・・という事で、★「ハンディ・ハンダ吸取器 FR-301 / 平型プラグ仕様 [RoHS] / FR301-81」でずそそそそそとハンダを吸い取ってもらいました。

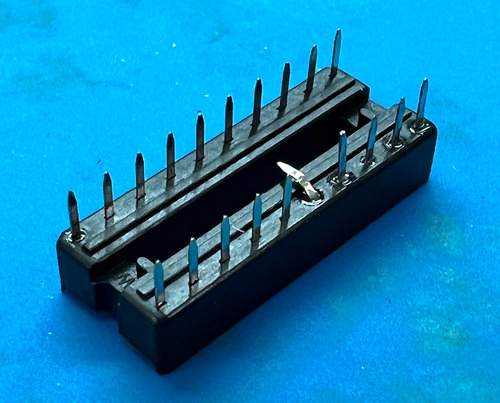

そして救出されたICソケットがこちら。
ON-DO3-1-13
ばっちり折れとるーーーーー・・・・

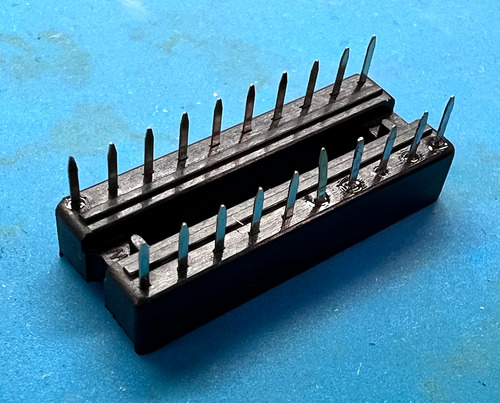

ということで、足が取れてしまわないようにゆっくり元に戻しました。
ON-DO3-1-14
足が取れてしまったら、この部品もう使えないからね…。
もし折れてしまったら、★板バネICソケット 20pin / ICC05-020-360Tを購入してご使用くださいませ。

と言う訳で。
気を取り直して、ICソケットを基板に挿し込むとき、足が折れてないかしっかり確認。
ON-DO3-1-15

ON-DO3-1-16
そしてハンダ付け！今回は大丈夫でした。
足の多いICソケットを挿し込むときは気を付けてくださいね。

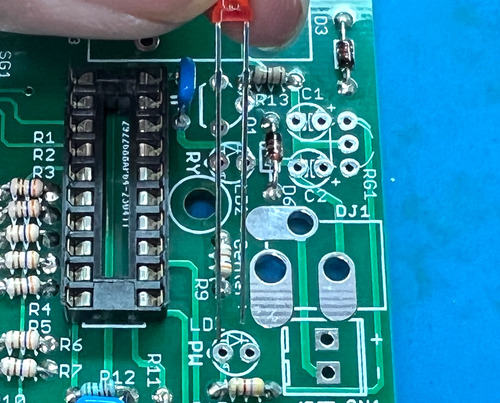

次はLED。
取り付け方向有りです。
ON-DO3-1-17
基板に「A」と書いている方に長い方の足を入れてくださいね。

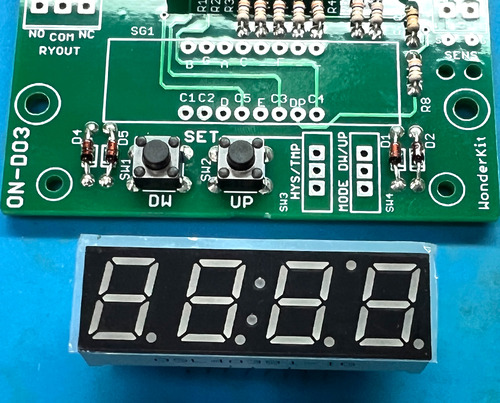

7セグメントLED。
取り付け方向有りです。
向きを間違えると、点灯しないのでよく確認して取り付けてくださいね。
ON-DO3-1-18

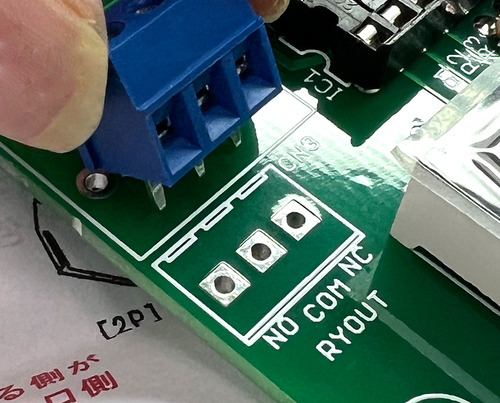

端子台。
ON-DO3-1-19
基板に描かれている2本線があるほうに、配線を取り付ける口が来るように取り付けます。

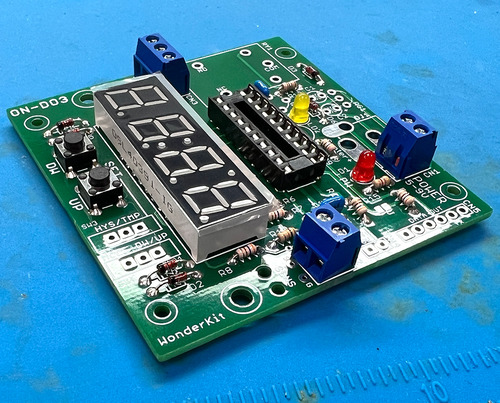

ということで、こんな感じ。
ON-DO3-1-20
写真で見てわかるように、向きがバラバラなので、取り付け方向に注意です。

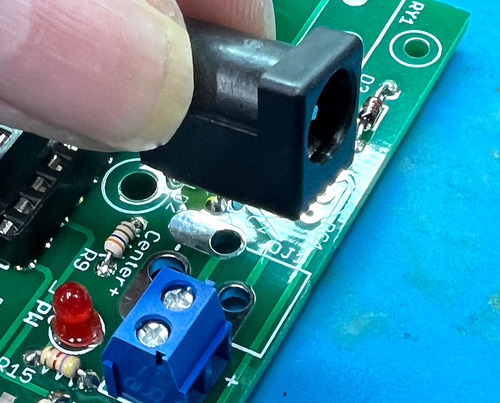

DCジャック。
ON-DO3-1-21
基板の外に向かうように取り付けます。


三端子レギュレータ。
取り付け方向有りです。
ON-DO3-1-22

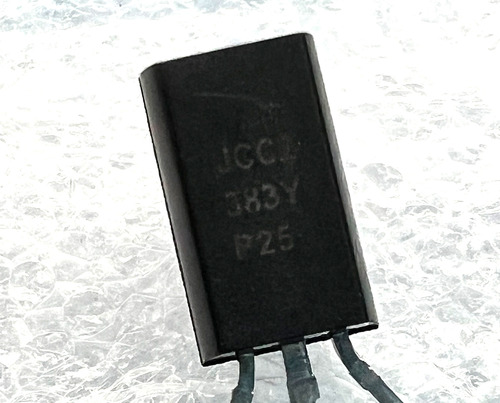

トランジスタ。
取り付け方向有りです。
ON-DO3-1-23

基板に向きが書いてあるので、それを見ながら取り付けてくださいね。
ON-DO3-1-24


電解コンデンサ。
取り付け方向有りです。
ON-DO3-1-25
長い方の足を、基板に描かれている「＋」の方に挿してくださいね。

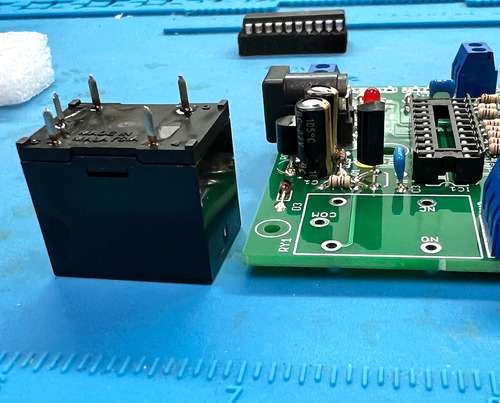

リレー。
ON-DO3-1-26
穴位置にあうように取り付けてください。

リレーの存在感がすごい。
ON-DO3-1-27

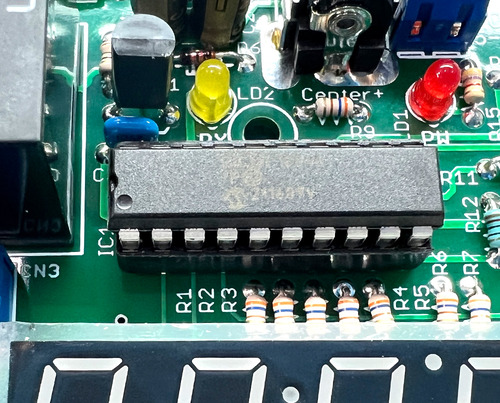

ICの取り付け。
取り付け方向有りです。
ON-DO3-1-28
ICソケットにICを取り付けますが、足の数が多いので、補助器具（★「ピンそろった[RoHS] / ICS-01」）を使った方が取り付けしやすくなります。
オカポン、横着して机に押し付けたりして揃えようと思ったんですが、結構難しかったです。

ということで、こんな感じ。
ON-DO3-1-29

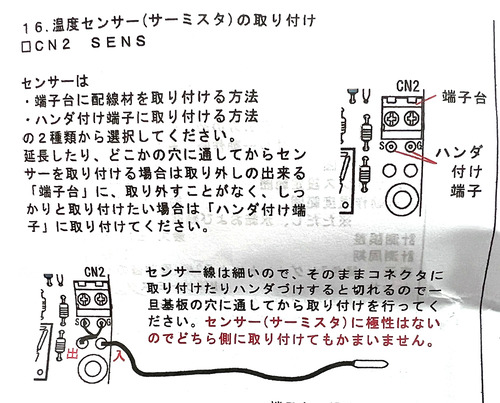

最後が温度センサ(サーミスタ)の取り付けです！
ON-DO3-1-30
取付方法は、端子台にネジで取り付けるか、ハンダ付けするかの2種類あります。
今回、オカポンは端子台取り付けにしました。

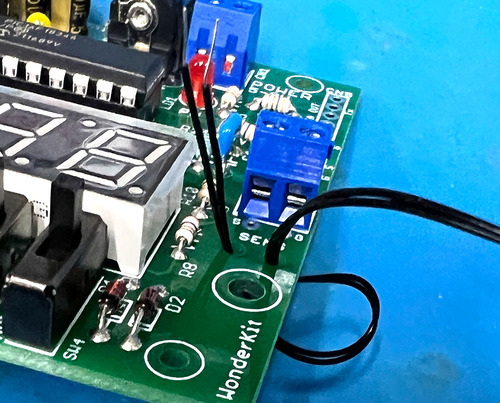

端子台前の穴に差し込んで…
ON-DO3-1-31

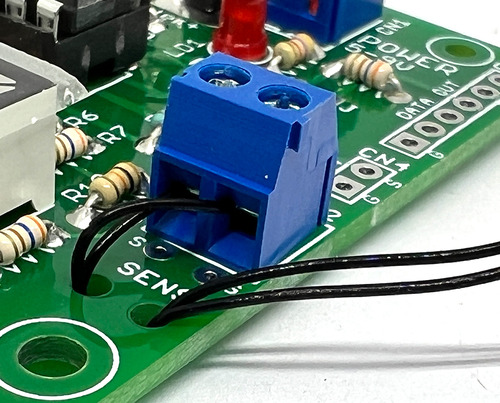

端子台に取り付けます。
ON-DO3-1-32

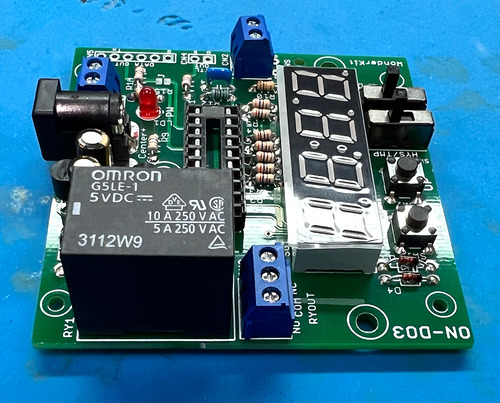

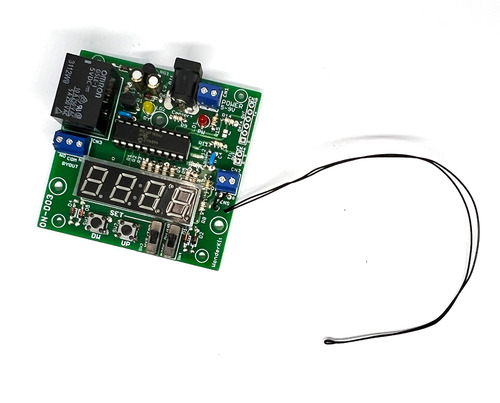

という事で、完成ですーーー！！！
ON-DO3-1-33
ON-DO3-1-34
ON-DO3-1-35

前の「温度センサ2キット / ON-DO2」と比べてもずいぶん見た目が変わってシンプルになりました。
機能的にはどう変わっているのか気になりますね。

と言う訳で、次回はちゃんと動くかどうかのチェックです！

皆さんもぜひ作ってみてくださいね♪
