本日もやってまいりました！電工女子がお届けする、キット製作記事でございます。
WonderKit製作、第2弾は！

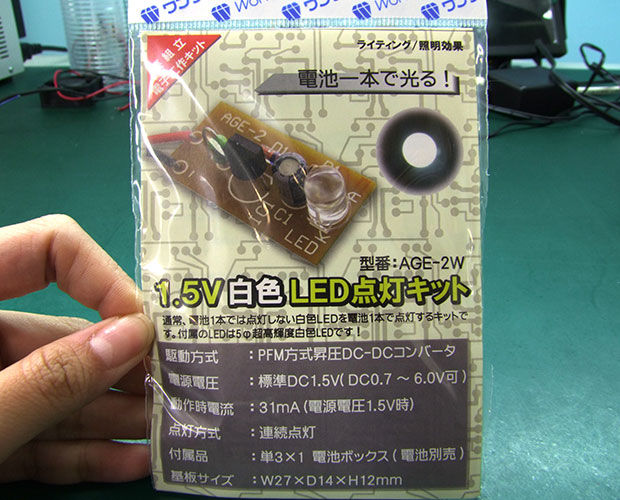

「★1.5V白色LED点灯キット」です！
カラーバリエーションとして「★青色」もありますので、お好きな方をお選び下さい。

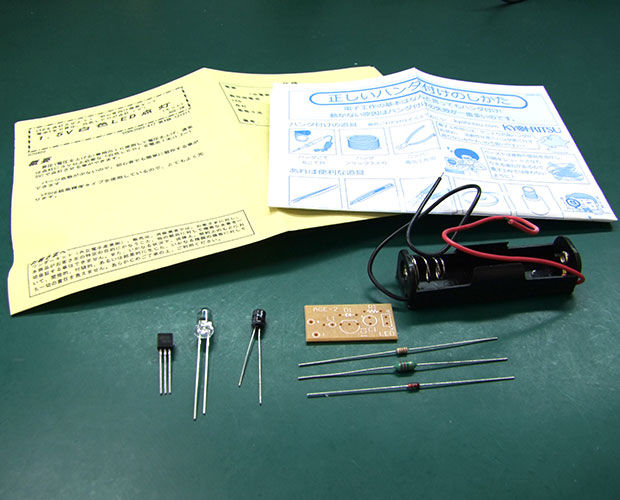

今回作成したキットも、初心者向けです。こちらが全部品。前回と同じく、部品点数は少ないですね！

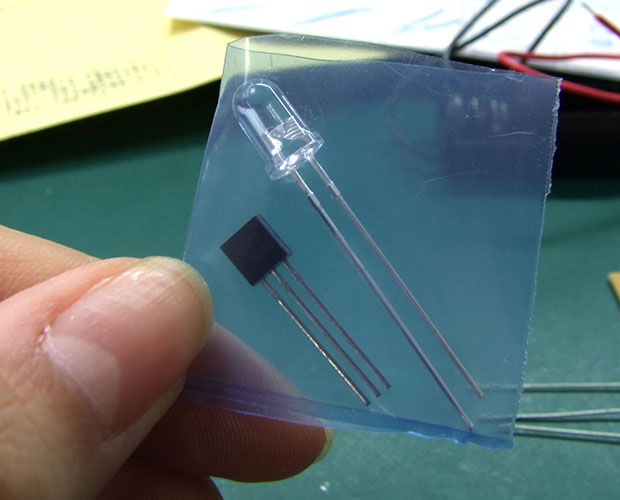

さて、ここに青い透明の袋に入っているものがありますね。何故、この2つが青いビニールに入っているか、知っていますか？これ、意味があったんです。
この青い袋の名前は「帯電防止袋」といいます。漢字を見ると、何となく分かるとは思います。要するに、静電気防止袋ですね。
精密部品は、静電気に弱いのです。なので、静電気から部品を守ってあげなくちゃいけません。そこで、静電気に弱い電子部品をこの「帯電防止袋」に入れる、という大きな意味があったのです。なんという優しさ！

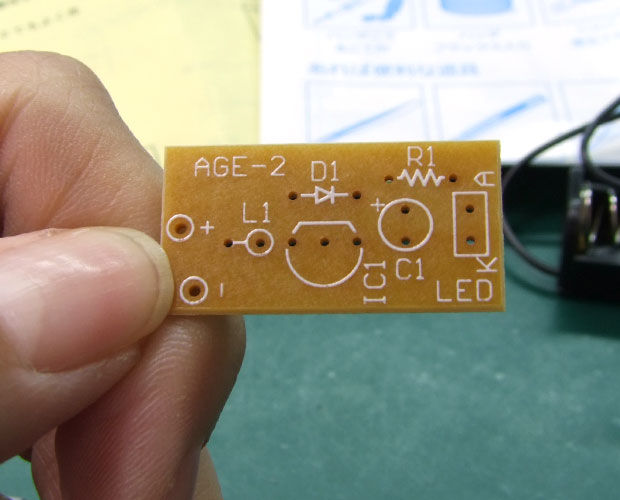

さて、これが今回の基板です。
こちらも、前回(電工女子、WonderKitを作ります！(第1弾:キャンドルキットです))の記事でやった「片面基板」ですね。いつになれば「両面基板」に出会えるのでしょう・・・！



今回の説明書も、番号がふってあるのでこの順番に沿って、製作していきましょう！

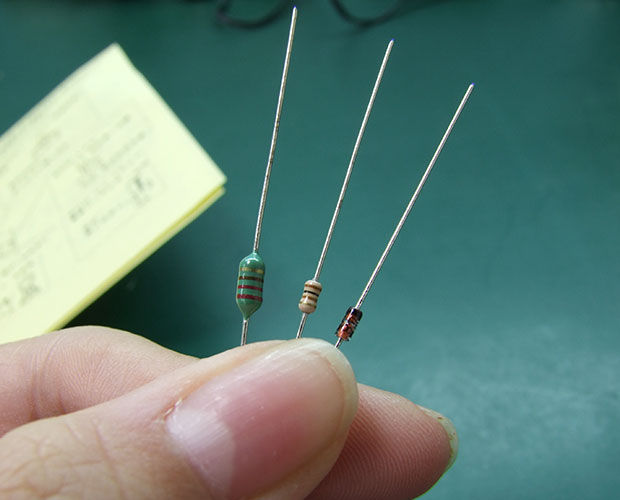

今回の似たもの部品～！
左の緑色の部品から・・・「インダクター」→「抵抗」→「ダイオード」です。
「インダクター」と「抵抗」には極性が無いので、向きは好きなように入れて大丈夫なのですが、「ダイオード」には極性があるので要注意です。ボディに黒い帯がついている方を、基板に描かれている三角のてっぺん部分に合わせるように挿入してくださいね。


部品を挿れたら、ハンダ付け。そして、ニッパーで足をカット。一部品つける度に、コテは掃除してくださいませ。

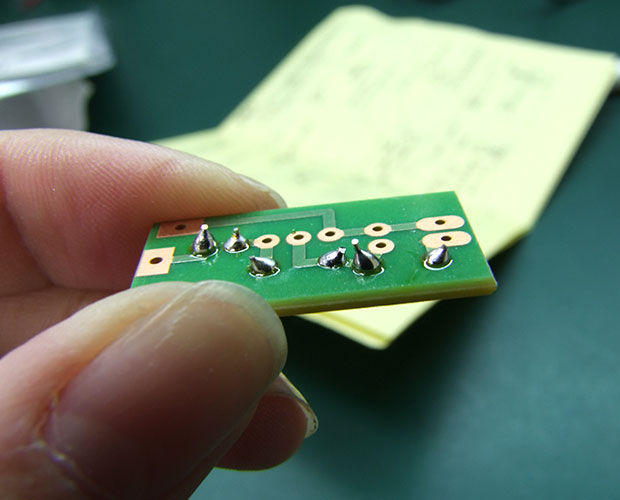

こちらが途中経過。・・・何故、こんなにあっち向いたりこっち向いたりしているのでしょう？？…って、ちょっと考えればすごく簡単な事でした。
部品が落ちないように、足を広げてハンダ付けをするので、色んな方向にむくんですね。それなら仕方ない。という訳で、さくさく進めていきましょう！

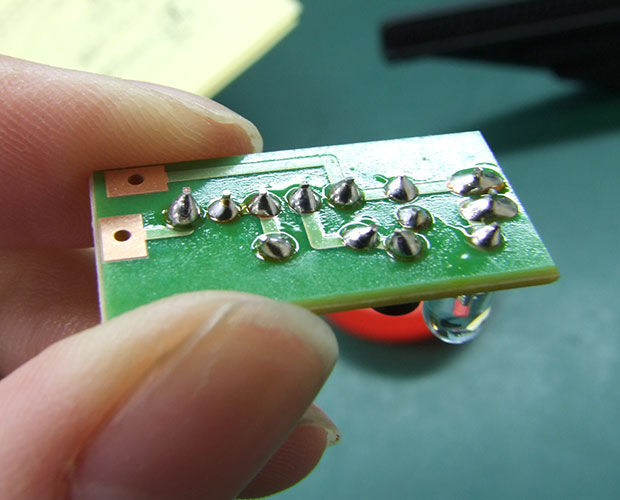

こちらが、電池以外の部品をハンダ付け終了させたところです。

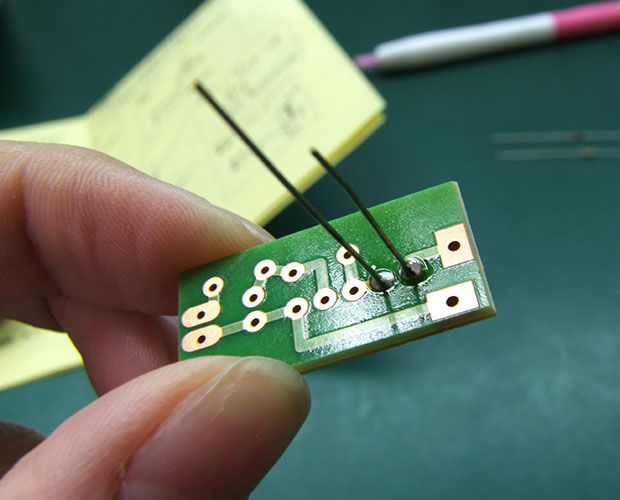

私、LED部分のハンダ付けが、結構好きです・・・!!!見てお分かりの通り、ハンダ付けするランド(基板の金属面)部分は他の部品と比べて大きいので、ここに流しこむハンダの量がやっぱり多いんですよね！ここに、ハンダが大量に流れてリード(部品の足)とランド(基板の金属面)がぴったりくっついた時に凄い達成感を感じるのは、私だけでは無いハズ・・・!!!!



という事で、こちらが完成品です！どん！

一応、補足的なお話しを。
このキット、何がすごいのかと言うと、白色LEDは点灯させるのに3V(電池2本分)が必要なんです。 それが、電池1本の1.5V(通常の半分ですよ！)で点灯できちゃうってことなんですね。どうやって1.5Vで光らせているのかと言うと、ここで使用したIC(★HT7750)が電圧を上げることが出来る(昇圧)ものなんです。なーるほど。ただ、LEDを光らせるだけのキットでは無かった、という訳です。


うぅむ、これをどうやって応用しようか、悩みます。どうしたら面白いかなぁ…。


是非とも、お試しあれ～！！

(記事：オカポン)
